Come fornitore esperto di raccordi per tubi del BSP, spesso mi viene chiesto della portata massima attraverso questi componenti essenziali. In questo post sul blog, approfondirò i fattori che influenzano la portata, fornirò alcune linee guida pratiche e metterò in evidenza l'importanza di scegliere i giusti raccordi per tubi del BSP per la tua applicazione specifica.
Comprensione dei raccordi per tubi BSP
Prima di immergerci nella portata massima, esaminiamo brevemente quali sono i raccordi del tubo del BSP. BSP sta per British Standard Pipe, che è un insieme di standard tecnici per i fili a vite comunemente usati nel Regno Unito e in molti altri paesi. I raccordi per tubi BSP sono progettati per collegare tubi e tubi nei sistemi idraulici, garantendo una connessione sicura e priva di perdite.
Sono disponibili diversi tipi di raccordi per tubi flessibili BSP, ognuno con le sue caratteristiche e applicazioni uniche. Alcuni dei tipi più comuni includonoFemale 60 ° cono inserti BSP,90 ° femmina a 60 ° cono inserti BSP, ESedile cono maschio BSP 60 °. Questi raccordi sono in genere realizzati con materiali di alta qualità come acciaio, ottone o acciaio inossidabile per garantire la durata e la resistenza alla corrosione.
Fattori che influenzano la portata
La portata massima attraverso i raccordi del tubo del BSP è influenzata da diversi fattori, tra cui la dimensione del raccordo, il tipo di fluido trasportato, la pressione del sistema e la lunghezza e il diametro del tubo. Diamo un'occhiata più da vicino a ciascuno di questi fattori:
- Dimensioni di montaggio:La dimensione dell'adattamento del tubo del BSP svolge un ruolo cruciale nel determinare la portata. Generalmente, i raccordi più grandi hanno una capacità di flusso più elevata rispetto a quelli più piccoli. Questo perché i raccordi più grandi hanno un diametro interno maggiore, che consente di passare un volume maggiore di fluido.
- Tipo fluido:Il tipo di fluido da trasportare influisce anche sulla portata. Fluidi diversi hanno viscosità diverse, che è una misura della loro resistenza al flusso. I fluidi con una viscosità più elevata, come olio o grasso, scorreranno più lentamente attraverso i raccordi rispetto ai fluidi con una viscosità più bassa, come l'acqua o l'aria.
- Pressione del sistema:La pressione del sistema è un altro fattore importante da considerare. Pressioni più elevate possono aumentare la portata attraverso i raccordi, ma possono anche mettere più stress sui raccordi e sui tubi. È importante scegliere accessori classificati per la massima pressione del sistema per garantire un funzionamento sicuro e affidabile.
- Lunghezza e diametro del tubo:La lunghezza e il diametro del tubo possono anche influire sulla portata. I tubi più lunghi e i diametri più piccoli comporteranno una maggiore resistenza al flusso, che può ridurre la portata. È importante scegliere i tubi che sono la lunghezza e il diametro appropriati per l'applicazione per ridurre al minimo la caduta di pressione e garantire un funzionamento efficiente.
Calcolo della portata massima
Il calcolo della portata massima attraverso i raccordi del tubo del tubo BSP può essere un processo complesso, in quanto implica tenere conto di tutti i fattori sopra menzionati. Tuttavia, ci sono alcune linee guida generali che possono aiutarti a stimare la portata in base alle dimensioni del raccordo e al tipo di fluido da trasportare.
Un metodo comune per calcolare la portata è utilizzare la seguente formula:
Q = Cv * √ (ΔP / SG)
Dove:
- Q è la portata in galloni al minuto (GPM)
- CV è il coefficiente di flusso del raccordo
- ΔP è la caduta di pressione attraverso il raccordo in libbre per pollice quadrato (PSI)
- SG è il peso specifico del fluido
Il coefficiente di flusso (CV) è una misura della capacità del raccordo di consentire al fluido di fluire attraverso di esso. È in genere fornito dal produttore e può variare a seconda delle dimensioni e del tipo di raccordo. Il gravità specifica (SG) è una misura della densità del fluido rispetto all'acqua. Può anche variare a seconda del tipo di liquido da trasportare.

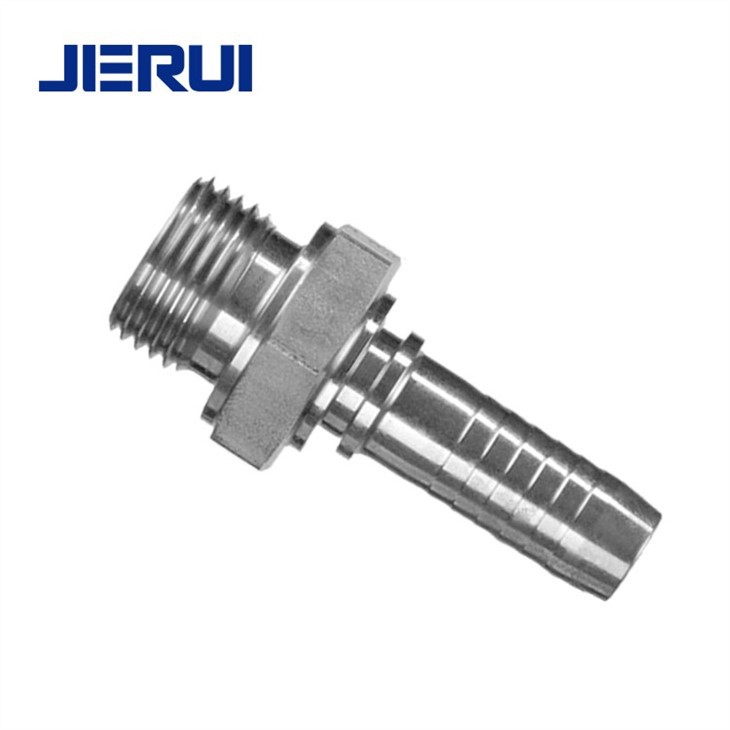

Diamo un'occhiata a un esempio per illustrare come funziona questa formula. Supponiamo di avere unSedile cono maschio BSP 60 °Adattamento con un CV di 10 e stai trasportando acqua con un peso specifico di 1.0. Se la caduta di pressione attraverso il raccordo è di 10 psi, la portata può essere calcolata come segue:
Q = 10 * √ (10 / 1.0) = 10 * √10 = 10 * 3.16 = 31,6 gpm
Tieni presente che questa è solo una stima e la portata effettiva può variare a seconda di altri fattori come la lunghezza e il diametro del tubo, il tipo di fluido trasportato e la pressione del sistema.
Scegliere i giusti raccordi per tubi BSP
Scegliere i giusti raccordi per il tubo del BSP per l'applicazione è essenziale per garantire prestazioni e affidabilità ottimali. Ecco alcuni suggerimenti per aiutarti a fare la scelta giusta:
- Considera l'applicazione:Prima di selezionare un raccordo, è importante considerare l'applicazione specifica e i requisiti del sistema. Ciò include fattori come il tipo di fluido da trasportare, la pressione del sistema, l'intervallo di temperatura e le condizioni ambientali.
- Scegli la dimensione giusta:Come accennato in precedenza, la dimensione dell'adattamento svolge un ruolo cruciale nel determinare la portata. È importante scegliere un raccordo che è la dimensione appropriata per l'applicazione per garantire un funzionamento efficiente.
- Seleziona il materiale giusto:I raccordi per tubi del BSP sono in genere realizzati con una varietà di materiali, tra cui acciaio, ottone e acciaio inossidabile. Il materiale che scegli dipenderà dall'applicazione specifica e dai requisiti del sistema. Ad esempio, se si sta trasportando un fluido corrosivo, potresti voler scegliere un raccordo in acciaio inossidabile.
- Controlla la compatibilità:È importante garantire che il raccordo scelto sia compatibile con il tubo e gli altri componenti del sistema. Ciò include fattori come la dimensione del filo, il tipo di raccordo e il metodo di tenuta.
- Cerca la qualità:Quando si sceglie i raccordi per tubi del BSP, è importante cercare prodotti di alta qualità fabbricati secondo standard rigorosi. Ciò garantirà che i raccordi siano resistenti, affidabili e privi di perdite.
Conclusione
In conclusione, la portata massima attraverso i raccordi del tubo del tubo BSP è influenzata da diversi fattori, tra cui la dimensione del raccordo, il tipo di fluido trasportato, la pressione del sistema e la lunghezza e il diametro del tubo. Comprendendo questi fattori e seguendo le linee guida delineate in questo post sul blog, è possibile scegliere i raccordi per il tubo del BSP giusto per l'applicazione e garantire prestazioni e affidabilità ottimali.
In caso di domande o hai bisogno di ulteriore assistenza nella scelta dei giusti raccordi per il tubo del tubo per la tua domanda, non esitare a contattarci. Siamo un fornitore leader di raccordi per tubi del BSP e abbiamo una vasta esperienza nel fornire prodotti e soluzioni di alta qualità ai nostri clienti. Non vediamo l'ora di lavorare con te e aiutarti a soddisfare le tue esigenze del sistema idraulico.
Riferimenti
- Manuale di adattamento idraulico, Parker Hannifin Corporation
- Fluid Power Technology, Donald G. Fenton
- Manuale di tecnologia fluida idraulica, George Totten
